大凸缘锥形塞/大法兰边锥形盖

2024-06-18 10:56　5836 浏览

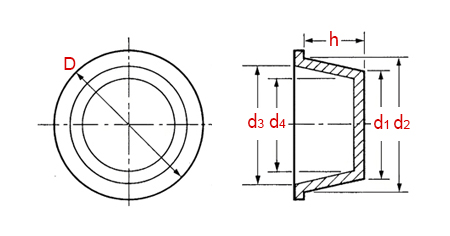

‌ 锥形塞图纸.jpg
大凸缘锥形塞/大法兰边锥形盖
LDPE
Tapered Caps/Plugs-Large Flange Range
普通锥形盖子和塞子的补充
大的帽檐提供更好的保护和更便捷的拆除

编号	d1(mm)	d2(mm)	d3(mm)	d4(mm)	D(mm)	h(mm)	配用螺纹尺寸（盖）	配用螺纹尺寸（塞）
HHZX001	7.6	9.3	7.7	6.3	18.4	9.5	-	-
HHZX002	10.7	12.3	10.7	9.1	22	9.5	1/8"BSP	1/4"BSP,1/2"UNF
HHZX003	11.4	12.4	10.5	9.5	15	7	-	-
HHZX004	11.3	13.2	11.6	9.8	29	11	-	-
HHZX005	13.6	15.4	13.8	12.2	22.2	11.1	1/4"BSP,1/2"UNF	M16,5/8"UNF
HHZX006	13.5	15.5	13.2	11.4	30	9.5	-	-
HHZX007	14.7	16.9	15.4	13.2	25.4	12.7	-	M18
HHZX008	17.5	20	18.5	16.1	34.9	14.3	M18	1/2"BSP
HHZX009	19.1	21.5	19.9	17.6	38.1	14.3	-	-
HHZX010	21.9	25	22	18.9	48	17.5	-	-
HHZX011	22.5	25.3	23.5	20.8	55.4	17.3	-	-
HHZX012	24.7	27.7	26.1	23.2	38.1	19.1	-	M27,M30
HHZX013	30.4	33.6	30.7	27.8	47.3	15.2	M30	M33,M32,1"BSP
HHZX014	31.1	34.4	32.8	29.8	47.6	19.1	M33,M32,11/4"UNF	M35
HHZX015	33.3	37.2	35.6	32	50.8	22.2	M35,1"BSP	M36,M38,11/8"BSP11/2"UNF
HHZX016	36.9	40.6	39	35	54.2	22.5	M38,11/8"BSP	M39,M40,11/4"BSP
HHZX017	41.4	44.8	43	39.7	57.2	19	M42,11/4"BSP	M45
HHZX018	47.2	51.9	48.7	44.5	72	24	-	-
HHZX019	48.3	52.7	50.7	46.3	63.5	25.4	M48,13/4"BSP	M52
HHZX020	51.5	54.1	52	49.6	66.7	18.5	-	-
HHZX021	55	61	59	52.5	76.7	25	-	-
HHZX022	62	66.4	64.3	59	83	28	-	-
