分频器骨架I48

2024-04-10 17:45　9242 浏览

‌

产品规格

产品名称：分频器骨架，电感骨架，线圈支架

规格：HGJI48

材质：PA

颜色：白

环保标准：ROHS

产品尺寸

方形分频器骨架图纸

A： 20.5mm
B： 8.2 mm
C： 2.4 mm
D： 20.5mm
E： 12.0 mm
F： 51.2 mm
G： 46.7 mm
H： 3.0mm
I： R1.0mm

产品特点

1、采用PA66材料，产品结实支撑力强，可耐120度高温

2、符合ROHS环保标准

3、适用多种线径和电感量

4、规格齐全，支持定制

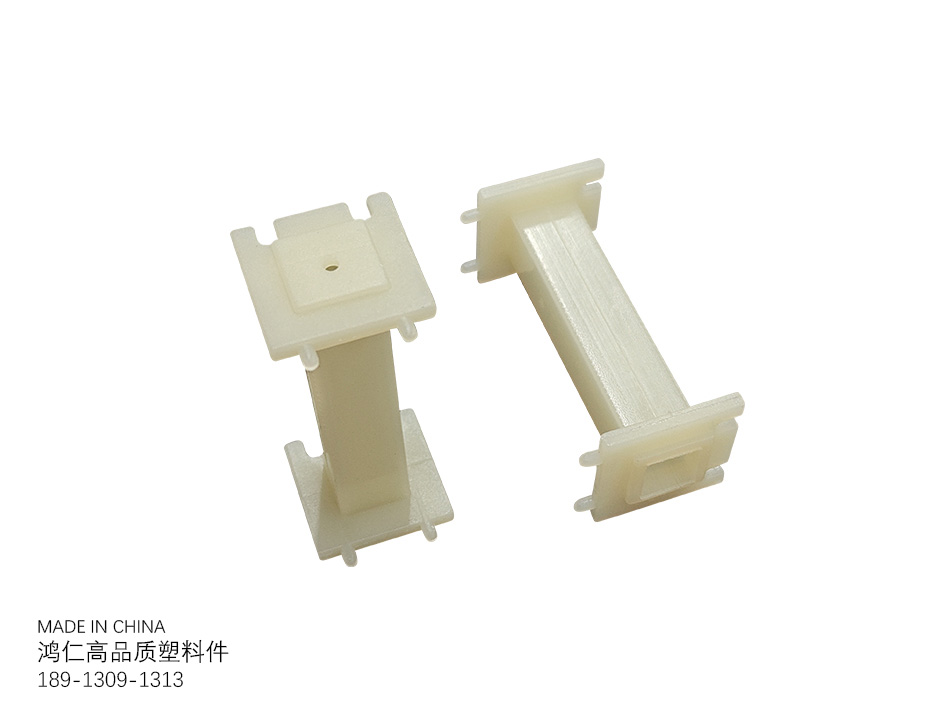

产品详细图


包装方式

分频器骨架I57

分频器骨架I41

分频器骨架I57

‌产品规格产品名称：分频器骨架，电感骨架，线圈支架规格：HGJI57材质：PA颜色：白环保标准：ROHS产品尺寸A：23.0 mmB：10.3 mmC：1.8 mmD：23.0 mmE：12.4 mmF：58.8 mmG：54.5 mmH：3.0mmI：R8.0mm产品特点1、采用PA66材料，产品结实支撑力强，可耐120度高温2、符合ROHS环保标准3、适用多种线径和电感量4、规格齐全，支持定制产品详细图包装方式
分频器骨架I41

‌产品规格产品名称：分频器骨架，电感骨架，线圈支架规格：HGJI41材质：PA颜色：白环保标准：ROHS产品尺寸A：18.0 mmB：6.2 mmC：1.8 mmD：17.0 mmE：12.1 mmF：42.8 mmG：40.0 mmH：2.5mmI：R5.0mm产品特点1、采用PA66材料，产品结实支撑力强，可耐120度高温2、符合ROHS环保标准3、适用多种线径和电感量4、规格齐全，支持定制产品详细图包装方式
分频器骨架I35

‌产品规格产品名称：分频器骨架，电感骨架，线圈支架规格：HGJI35材质：PA颜色：白环保标准：ROHS产品尺寸外径A：60 mm内孔径B：16.5 mm高度C：14 mm内径D：18.5 mm缺口宽E：1.6 mm壁厚F：1 mm内高G：12 mmH：I：产品特点1、采用PA66材料，产品结实支撑力强，可耐120度高温2、符合ROHS环保标准3、适用多种线径和电感量4、规格齐全，支持定制产品详细图包装方式
电感骨架6014

‌产品规格产品名称：分频器骨架，电感骨架，线圈支架规格：HGJ6014材质：PC颜色：透明环保标准：ROHS产品尺寸外径A：60 mm内孔径B：16.5 mm高度C：14 mm内径D：18.5 mm缺口宽E：1.6 mm壁厚F：1 mm内高G：12 mm产品特点1、采用PC或PA66材料，产品结实支撑力强，可耐120度高温2、符合ROHS环保标准3、适用多种线径和电感量4、规格齐全，支持定制产品详细图包装方式
电感骨架3015

‌产品规格产品名称：分频器骨架，电感骨架，线圈支架规格：HGJ3015材质：PA66、PC颜色：黑色、透明环保标准：ROHS产品尺寸外径A：30 mm内孔径B：16.3 mm高度C：14.8 mm内径D：18.5 mm缺口宽E：3.2 mm壁厚F：1.1 mm内高G：12.6 mm产品特点1、采用PC或PA66材料，产品结实支撑力强，可耐120度高温2、符合ROHS环保标准3、适用多种线径和电感量4、规格齐全，支持定制产品详细图包装方式

球形圆管塞

肋式球形圆管塞，从直径16-直径50mm，规格齐全可定制，库存充足发货快
圆形管塞

肋式圆形管塞，从直径10-直径120mm，规格齐全可定制，库存充足发货快
椭圆形管塞

椭圆形管塞，规格齐全可定制，库存充足发货快
金属螺纹式矩形管塞镶嵌螺母矩形管塞

公制金属螺纹式矩形管塞metal-threaded-inserts-rectangular-metric可承重 HDPE配套调节脚、倾斜脚垫和脚轮使用金属螺纹可以重复调节编号 AxB(mm) 螺纹规格 t(mm) h(mm) h1(mm) HRFLW3020-M8 30x20 M8 1.0-2.0 5 20 HRFLW3020-M10 30x20 M10 1.0-2.0 5 20 HRFLW4020-M8 40x20 M8 1.0-2.0 5 20 HRFLW4020-M10 40x20 M10
金属螺纹式方管塞镶嵌螺母方管塞

公制金属螺纹式方管塞metal-threaded-inserts-square-metric可承重 HDPE配套调节脚、倾斜脚垫和脚轮使用金属螺纹可以重复调节编号 A(mm) 螺纹规格 t(mm) h(mm) h1(mm) HRFLW19-M6 19 M6 1.0-2.0 5 20 HRFLW20-M6 20 M6 1.0-2.0 5 20 HRFLW20-M8 20 M8 1.0-2.0 5 20 HRFLW25-M6 25 M6 1.0-2.0 5 20
